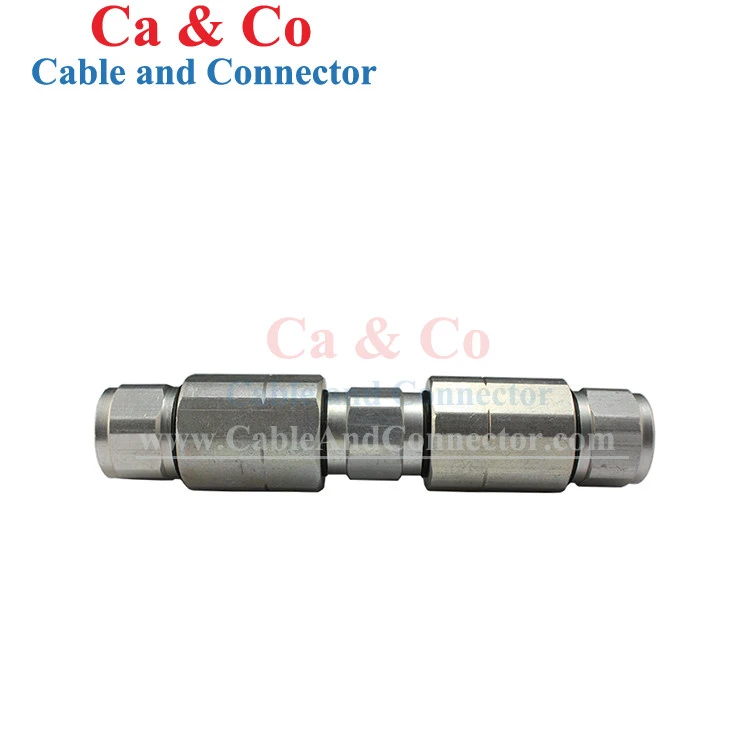

El conector de empalme 320 es un conector de cable coaxial de aluminio para empalmar cable coaxial de aluminio 320 en sistemas de redes de cable y transmisión de RF. Utiliza una construcción de aluminio y POM para proporcionar la conexión conductora y el aislamiento eléctrico necesarios para el empalme de cables.
Especificación
|
Tipo de producto |
Conector de empalme 320 |
|
Modelo CA&CO |
CAC-320-SPLI |
|
Rango de frecuencia |
CC ~ 1000MHz |
|
Voltaje de trabajo |
335 V máx. |
|
Tensión soportada |
170 V eficaces |
|
Contacto Centro |
Menor o igual a 10 mΩ |
|
Contacto externo |
Menor o igual a 5 mΩ |
|
Resistencia de aislamiento |
Mayor o igual a 1000 MΩ |
|
Durabilidad (apareamiento) |
Mayor o igual a 500 ciclos |
|
Norma aplicable |
CEI 60169-24 |
|
Material |
Aluminio+POM |
|
Temperatura. Rango |
-35~+60 grados |
Construcción de empalme compacto
Cuerpo del conector de aluminio
El cuerpo de aluminio forma la principal parte conductora y estructural del conector.
Componentes aislantes POM
Los componentes POM proporcionan aislamiento entre las partes conductoras del conector.
Estructura de empalme integrada
Los componentes conductores y aislantes se ensamblan en un conector para empalmar cables coaxiales.
Rendimiento eléctrico confiable
Contacto eléctrico de baja-resistencia:La resistencia del contacto central es inferior o igual a 10 mΩ, mientras que la resistencia del contacto exterior es inferior o igual a 5 mΩ, lo que ayuda a minimizar la pérdida eléctrica en los puntos de conexión.
Alta resistencia de aislamiento:El conector proporciona una resistencia de aislamiento mayor o igual a 1000 MΩ para mantener la separación eléctrica entre los componentes conductores.
Rango de frecuencia CC–1000 MHz:El conector funciona desde CC hasta 1000 MHz, cubriendo el rango de frecuencia especificado para sistemas de cable RF compatibles.
500+ Ciclos de apareamiento:El conector está clasificado para al menos 500 ciclos de acoplamiento, lo que admite conexiones y desconexiones repetidas durante el servicio y mantenimiento.
OEM y personalización
La personalización está disponible para pedidos que requieren especificaciones del producto o identificación más allá de la configuración estándar.
Configuración del producto -Las dimensiones personalizadas o las configuraciones de componentes se pueden evaluar en comparación con los dibujos del cliente y los requisitos de cables.
Requisitos de materiales -Se pueden revisar especificaciones de materiales alternativos para requisitos de aplicación específicos.
Identificación del producto -Se pueden agregar números de pieza del cliente, códigos de modelo u otras marcas requeridas cuando corresponda.
Embalaje OEM -Se pueden organizar etiquetas, cantidades de embalaje e instrucciones de embalaje específicas del cliente-para pedidos al por mayor.
Revisión técnica -Se pueden enviar dibujos, muestras o especificaciones de cables para su evaluación antes de la producción.
Control de calidad
Inspección de material entrante:Los componentes de aluminio y POM se verifican para determinar el estado del material, la apariencia y las especificaciones requeridas antes de ingresar a producción.
Inspección dimensional:Las dimensiones clave y las superficies de contacto se verifican durante la producción para identificar desviaciones dimensionales antes del ensamblaje.
Inspección de montaje:Los ensambladores verifican la posición y el ajuste de los componentes conductores y aislantes durante el ensamblaje del conector.
Pruebas eléctricas:Los conectores terminados se verifican para determinar las características eléctricas relevantes, incluido el rendimiento de contacto y aislamiento.
Inspección final:Las unidades terminadas se inspeccionan para determinar su apariencia, condición de ensamblaje e identificación del producto antes de empacarlas.
Instalación y mantenimiento
Preparación de cables -Prepare el extremo del cable de acuerdo con los requisitos de terminación especificados del conector antes del montaje.
Alineación de componentes -Coloque correctamente los componentes del cable y del conector antes de asegurar la conexión.
Conexión segura -Complete el ensamblaje de acuerdo con el procedimiento de instalación aplicable para mantener un contacto adecuado.
Publicar-comprobación de instalación -Inspeccione la conexión completa para ver si el montaje y la fijación son correctos y si hay daños visibles.
Mantenimiento -Durante la reparación o el reemplazo del cable, inspeccione el conector y el extremo del cable antes de volver a ensamblarlo o reemplazar el componente.
Embalaje y entrega
Embalaje individual -Cada conector se empaqueta por separado para proteger el producto durante la manipulación y el transporte.
Cajas a granel -Los productos se embalan en embalajes interiores y cajas de cartón de exportación según la cantidad del pedido y los requisitos de envío.
Identificación de la caja -El modelo, la cantidad, la información del lote y las marcas de envío al cliente se pueden incluir en las cajas exteriores.
Exportar documentos -Se pueden preparar facturas comerciales, listas de empaque, certificados de origen y otros documentos requeridos según el pedido.
Planificación de entrega -Los cronogramas de producción y envío se confirman según la cantidad del pedido y los requisitos de entrega acordados.
Preguntas frecuentes
P: ¿Puedo pedir una muestra antes de realizar un pedido al por mayor?
R: Sí. Se pueden solicitar muestras para clientes que quieran verificar el ajuste del producto y la idoneidad de la aplicación antes de realizar una compra al por mayor.
P: ¿Cuál es la cantidad mínima de pedido para el conector de empalme 320?
R: La cantidad mínima de pedido depende de la cantidad del pedido y de los requisitos de embalaje. Contáctenos con la cantidad requerida para su confirmación.
P: ¿Cuál es el plazo de entrega para pedidos al por mayor?
R: El tiempo de entrega depende de la cantidad del pedido y la programación de producción. El plazo de entrega confirmado se puede proporcionar con la cotización.
P: ¿Cómo puedo confirmar si el conector se ajusta a mi cable?
R: Proporcione su modelo de cable, especificaciones, dimensiones o dibujo técnico. La compatibilidad se puede revisar antes de realizar el pedido.
P: ¿Puedo enviar una muestra de cable para evaluación de compatibilidad?
R: Sí. Se puede proporcionar una muestra de cable o especificaciones detalladas del cable para una evaluación técnica cuando sea necesario confirmar la compatibilidad.
P: ¿Este producto es adecuado para reemplazar un conector existente?
R: La compatibilidad debe confirmarse según el cable existente, las dimensiones del conector y los requisitos de la aplicación. Proporcionar los detalles del producto existente permite una evaluación más precisa.
P: ¿Puedo realizar un pedido de prueba antes de realizar la compra normal?
R: Los pedidos de prueba se pueden analizar según la cantidad requerida, la configuración del producto y el destino de entrega.
P: ¿Apoya el suministro recurrente para distribuidores y proyectos?
R: Sí. El suministro regular se puede organizar de acuerdo con las especificaciones aprobadas, la cantidad del pedido y el calendario de entrega.
P: ¿Qué información se necesita para una cotización?
R: Proporcione la cantidad requerida, las especificaciones del cable, el destino de entrega y cualquier requisito específico de compra o embalaje.
P: ¿Puede proporcionar una cotización basada en la demanda anual?
R: Sí. Para compras planificadas o recurrentes, proporcionar la cantidad anual estimada puede ayudarnos a evaluar el acuerdo de producción y suministro adecuado.
