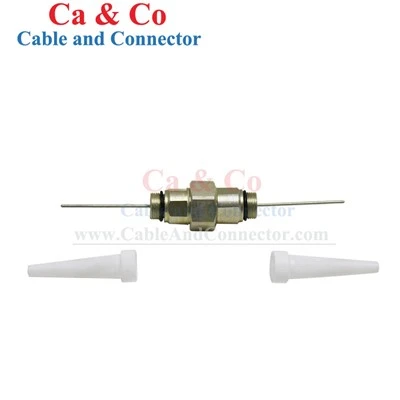

KS Hembra a KS Hembra es una conexión de doble-extremo con interfaces KS hembra en ambos lados. Se utiliza para conectar componentes macho KS compatibles en conjuntos de equipos y tuberías de proceso. Se pueden suministrar diferentes tamaños, materiales y configuraciones según los requisitos del sistema.
Especificaciones del producto
|
Parámetro |
Especificación |
|
Tipo de producto |
Conector KS Hembra a KS Hembra |
|
Modelo |
CAC-KSF-KSF |
|
Configuración del conector |
KS Femenino × KS Femenino |
|
Tipo de conector |
Conector UNEF 5/8 |
|
Rango de frecuencia |
CC–1000 MHz |
|
Voltaje de trabajo |
335 V máx. |
|
Tensión soportada |
170 V RMS |
|
Resistencia de aislamiento |
Mayor o igual a 1000 MΩ |
|
Durabilidad del apareamiento |
Mayor o igual a 500 ciclos |
|
Temperatura de funcionamiento |
-35 grados a +60 grados |
|
Norma aplicable |
CEI 60169-24 |
|
Material |
Aluminio + POM |
Construcción del producto
Interfaces KS hembra:Ambos extremos utilizan interfaces KS hembra, que forman los puntos de conexión para dos conectores KS macho compatibles.
Cuerpo del conector:El cuerpo de aluminio forma la carcasa mecánica principal y soporta el conjunto de conexión durante el acoplamiento y el uso.
Contacto del Centro:El contacto central proporciona la ruta conductora entre las dos interfaces KS conectadas, con una resistencia especificada inferior o igual a 10 mΩ.
Componente aislante:Un componente aislante de POM separa las partes conductoras y respalda el rendimiento de aislamiento requerido del conector.
Compatibilidad y aplicación
Integración de red:Implementado en redes de distribución de banda ancha CATV, arquitecturas híbridas de fibra-coaxial (HFC) y líneas de transmisión de señales de RF.
Coincidencia de hardware:Se acopla directamente con cables troncales y de distribución coaxiales estándar terminados con conectores KS macho.
Continuidad del blindaje RF:Mantiene un contacto exterior metálico continuo a través de la carcasa de empalme para evitar el ingreso de interferencias electromagnéticas (EMI) y fugas de señal en la unión de conexión.
Entornos de implementación:Se instala tanto en cabeceras interiores como en ubicaciones de plantas exteriores, incluidos soportes aéreos y pedestales subterráneos.
Rendimiento eléctrico y de RF
Continuidad de impedancia:Diseñado para preservar la impedancia característica del sistema en el punto de empalme dentro del rango DC-1000MHz.
Resistencia al voltaje:Maneja niveles de voltaje de transmisión de RF estándar de hasta 335 V sin ruptura dieléctrica.
Estabilidad de contacto:La baja resistencia de inserción limita la pérdida de señal y la generación térmica en la interfaz de acoplamiento.
Integridad del aislamiento:La alta resistencia dieléctrica evita fugas de corriente entre los conductores centrales y los blindajes exteriores.
Conexión e instalación
KS Femenino × KS Femenino:Adaptador recto con interfaces hembra en ambos extremos para conectar dos conectores KS macho.
Interfaz 5/8 FENU:Utiliza hilos 5/8 UNEF; Verifique la interfaz KS y las dimensiones con las especificaciones del producto antes de realizar el pedido.
Instalación:Alinee las roscas manualmente y apriételas con una llave estándar. Mantenga limpios los pasadores centrales y las superficies de contacto para evitar-roscado cruzado.
Uso en exteriores:Selle los puntos de conexión contra la humedad y soporte los cables coaxiales de línea dura conectados para reducir la flexión y la tensión mecánica.
Preguntas frecuentes
P: ¿Cuál es el plazo de entrega típico para pedidos al por mayor estándar de estos conectores de empalme KS?
R: Los programas de producción dependen de la carga activa de la fábrica y del volumen de pedidos, y los ciclos de fabricación estándar generalmente se procesan en un plazo de dos a cuatro semanas.
P: ¿Se proporcionan informes de pruebas de lotes o certificados de materiales antes del envío?
R: Los registros de inspección de fábrica que cubren controles dimensionales y parámetros de cumplimiento de IEC 60169-24 se pueden solicitar durante la confirmación del pedido.
P: ¿Cuáles son los métodos de embalaje de exportación estándar que se utilizan para evitar daños a los hilos durante el tránsito?
R: Los conectores están protegidos individualmente y empacados en cajas de cartón-resistentes a la humedad para proteger las roscas UNEF de 5/8 y las clavijas de contacto internas durante el envío-a larga distancia.
P: ¿Cuál es la cantidad mínima de pedido (MOQ) estándar para compras directas-de fábrica?
R: Los requisitos de MOQ varían según si los artículos se extraen del stock actual o se programan para un lote de producción dedicado.
P: ¿Qué condiciones de pago internacionales se aceptan para las primeras-transacciones comerciales?
R: Los acuerdos comerciales estándar generalmente se manejan mediante transferencia telegráfica (T/T) o términos de carta de crédito acordados en el contrato de venta.
P: ¿Hay muestras físicas de pre-producción disponibles para realizar pruebas de compatibilidad con los inventarios de cables existentes?
R: Se pueden solicitar unidades de evaluación de muestra para verificación técnica, y los términos de flete y muestra se gestionan según consulta individual.
