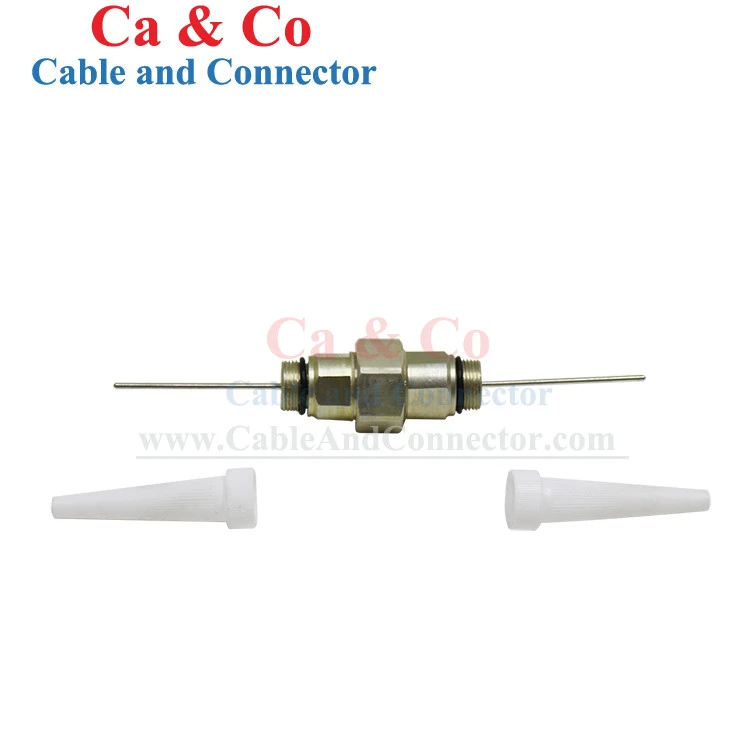

El conector KS To KS es un adaptador de carcasa-a-carcasa diseñado para conectar dos interfaces KS compatibles en equipos coaxiales y de RF. Proporciona una conexión mecánica y eléctrica directa entre componentes con terminaciones KS, lo que lo hace adecuado para la interconexión de equipos, extensión de cables y reemplazo de conexiones de interfaz KS existentes.
Especificación
|
Tipo de producto |
Conector KS a KS |
|
Modelo CA&CO |
CAC-KS-KS |
|
Rango de frecuencia |
CC ~ 1000MHz |
|
Voltaje de trabajo |
335 V máx. |
|
Tensión soportada |
170 V eficaces |
|
Contacto Centro |
Menor o igual a 10 mΩ |
|
Contacto externo |
Menor o igual a 5 mΩ |
|
Resistencia de aislamiento |
Mayor o igual a 1000 MΩ |
|
Durabilidad (apareamiento) |
Mayor o igual a 500 ciclos |
|
Norma aplicable |
CEI 60169-24 |
|
Material |
Aluminio+POM |
|
Temperatura. Rango |
-35~+60 grados |
RF y rendimiento eléctrico
Contacto coaxial continuo
Los contactos central y exterior mantienen rutas conductoras separadas a través del adaptador, preservando la ruta de la señal coaxial entre las dos interfaces KS.
Resistencia de contacto controlada
Las superficies de contacto central y exterior están ajustadas-con precisión para mantener un contacto consistente de metal-con-metal y limitar la resistencia en los puntos de contacto.
Aislamiento eléctrico POM
El aislante POM separa los contactos central y exterior y fija sus posiciones relativas, evitando la conducción involuntaria entre los dos caminos eléctricos.
Fiabilidad mecánica
Alineación de acoplamiento controlada
Las superficies de contacto KS mecanizadas controlan la posición relativa del conector y la interfaz de acoplamiento, lo que reduce la carga desigual en los contactos internos durante el montaje.
Retención de contactos
El conjunto de contacto interno es retenido por el soporte de POM y la carcasa de aluminio, lo que limita el movimiento axial y lateral durante el acoplamiento y el servicio repetidos.
Durabilidad del apareamiento repetido
El conjunto de acoplamiento está diseñado para conexiones y desconexiones repetidas, con contacto eléctrico verificado después de la prueba del ciclo de acoplamiento-para identificar la degradación del contacto o el movimiento del conjunto.
Instalación y mantenimiento
Acoplamiento axial
Alinee las interfaces KS en el mismo eje de acoplamiento antes del acoplamiento para evitar cargas laterales en los componentes de contacto.
Protección de contacto
Mantenga las superficies de contacto y las áreas de contacto libres de contaminación antes del montaje para evitar un contacto eléctrico deficiente causado por materiales extraños.
Reemplazo directo
La configuración KS-a-KS permite retirar y reemplazar un adaptador defectuoso sin convertir el equipo circundante a otra interfaz de conector.
Solicitud
Pruebas y verificación del rendimiento
Prueba de resistencia de contacto
Mida la resistencia entre los contactos centrales y entre las rutas de contacto exteriores después del ensamblaje para detectar un contacto deficiente, contaminación o defectos de ensamblaje.
Prueba de resistencia de aislamiento
Mida la resistencia entre los conductores central y exterior después del montaje para detectar fugas causadas por aislamiento dañado, desplazado o contaminado.
Prueba de tensión soportada
Aplique el voltaje de CA especificado entre los conductores central y exterior durante la duración requerida de la prueba para verificar si hay rotura del aislamiento o formación de arcos.
Prueba de durabilidad del apareamiento
Realice ciclos repetidos de acoplamiento y desacoplamiento de KS, seguidos de comprobaciones de contacto y continuidad para identificar el desgaste, el desplazamiento o la pérdida de continuidad eléctrica de los contactos.
Prueba de rendimiento de RF
Mida las características de transmisión de RF en el rango de frecuencia especificado para identificar pérdidas anormales o desviaciones de rendimiento causadas por defectos dimensionales o de ensamblaje.
OEM y personalización
|
Artículo OEM |
Parámetros personalizables |
|
Interfaz KS |
Dimensiones de acoplamiento, longitud de la interfaz, posición de contacto y dimensiones críticas de la interfaz |
|
Longitud del conector |
Longitud total según las dimensiones de los componentes existentes o el espacio de instalación |
|
Diámetro exterior |
Diámetro exterior de la carcasa según el componente acoplado y los requisitos de espacio libre |
|
Contacto Centro |
Diámetro, longitud y posición axial del contacto. |
|
Aislante |
Diámetro, tamaño del orificio, longitud y posición de los contactos del aislador POM |
|
Alojamiento |
Longitud de la carcasa de aluminio, perfil exterior y dimensiones de la cavidad interna |
Embalaje y entrega
Protección de piezas individuales
Cada conector se puede empaquetar en una bolsa de PE para evitar rayones en la superficie, contaminación por polvo y daños por contacto durante la manipulación.
Embalaje de cartón a granel
Las cantidades a granel se empaquetan en cajas interiores y cajas de exportación, y las cantidades de embalaje se fijan de acuerdo con el pedido confirmado.
Identificación del número de pieza
Cada paquete o caja interior se puede marcar con el modelo del producto, la cantidad y la información del lote para la recepción en el almacén y la identificación del stock.
Control de cantidad previo-al envío
Los productos terminados se cuentan en la lista de empaque antes del envío para evitar discrepancias de cantidad entre la producción y la entrega.
Pedidos y adquisiciones al por mayor
Cantidad mínima de pedido
- CAC estándar-KS-KS: 100 unidades/pedido
- OEM/personalizado: 500 unidades/pedido.
Muestras
- Cantidad de muestra: 1 a 5 unidades.
- Hay muestras disponibles para la evaluación de compatibilidad de acoplamiento, dimensiones y interfaz KS antes de la producción a granel.
Plazo de ejecución de producción
- Pedidos estándar: 7 a 15 días laborables.
- Pedidos personalizados: entre 15 y 30 días hábiles después de la aprobación del dibujo.
Confirmación Técnica
Para pedidos OEM o de reemplazo, proporcione las dimensiones de la interfaz KS, las dimensiones generales, las tolerancias críticas y los requisitos de materiales. Se pueden utilizar muestras o dibujos existentes para la verificación dimensional antes de la producción.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un adaptador KS a KS y un adaptador KS a F?
R: Un adaptador KS a KS mantiene la misma interfaz KS en ambos extremos, mientras que un adaptador KS a F convierte entre interfaces KS y F. El tipo requerido depende de las interfaces de los componentes que se unen.
P: ¿Se puede utilizar un conector KS a KS con otros conectores de 5/8 de pulgada?
R: Sólo si las dimensiones de acoplamiento y la geometría de la interfaz son compatibles. La designación de 5/8 de pulgada por sí sola no confirma la intercambiabilidad.
P: ¿El conector KS a KS es adecuado para sistemas de 75 ohmios?
R: Sí. Este conector está diseñado para aplicaciones de RF coaxial de 75 ohmios donde las interfaces de acoplamiento y la configuración del sistema son compatibles.
P: ¿Puedo utilizar este conector para un sistema de interfaz KS-antiguo?
R: Sí, siempre que la interfaz existente coincida con la configuración KS especificada del conector. Para equipos antiguos, se recomienda la verificación dimensional antes del reemplazo.
P: ¿Qué debo verificar antes de reemplazar un adaptador KS existente?
R: Verifique el tipo de interfaz, las dimensiones de acoplamiento, el espacio general de instalación y la configuración de contactos. Para comparar se puede utilizar un conector existente o un dibujo técnico.
P: ¿Se puede suministrar el conector con un número de pieza-de etiqueta privada?
R: Sí. Los números de pieza del cliente, códigos de modelo y marcas de identificación se pueden aplicar de acuerdo con las especificaciones de producción aprobadas.
P: ¿Se puede suministrar el mismo diseño KS a KS para pedidos repetidos?
R: Sí. El dibujo aprobado y las especificaciones de producción se pueden conservar como referencia para lotes de producción posteriores.
P: ¿Qué documentos se pueden solicitar para la calificación de proveedores?
R: Las especificaciones del producto, los registros de inspección y la documentación de cumplimiento aplicable se pueden proporcionar de acuerdo con los requisitos de calificación del cliente.
