Introducción
En nuestro moderno mundo hiper-conectado, tanto los consumidores como las empresas suelen dar por sentado la transmisión de datos de alta-velocidad y las redes de comunicación-claras. Detrás de cada transmisión de televisión de alta definición-, conexión residencial a Internet de banda ancha, estación base celular y sistema de radio inalámbrico profesional, se encuentra una infraestructura física sofisticada que hace posible una comunicación fluida. Entre los componentes más duraderos, confiables y críticos de esta infraestructura global se encuentra el cable coaxial. Durante muchas décadas, este tipo especializado de línea de transmisión eléctrica ha servido como medio fundamental para mover señales de radiofrecuencia (RF) de forma segura, eficiente y confiable de una pieza de equipo electrónico a otra.
A pesar del rápido y generalizado aumento de la fibra óptica y las comunicaciones inalámbricas en muchos sectores, el cable coaxial sigue siendo absolutamente indispensable en un espectro notablemente amplio de aplicaciones de electrónica de consumo, fabricación industrial, ingeniería aeroespacial y telecomunicaciones. Su exclusivo diseño geométrico concéntrico le permite contener con éxito campos electromagnéticos, proteger las transmisiones de datos internas del ruido externo intenso y mantener una sólida integridad de la señal en distancias operativas significativas. Esta guía completa explora los conceptos fundamentales de los cables coaxiales, analizando su intrincada anatomía interna, examinando la física fundamental de la transmisión de señales de RF, evaluando diferentes estándares de impedancia y variantes de cables, y revisando sus principales ventajas y limitaciones operativas en la ingeniería eléctrica contemporánea.
1. La anatomía y estructura central de un cable coaxial
Para comprender realmente cómo un cable coaxial logra sus capacidades de transmisión de alto-rendimiento, es necesario examinar detenidamente su construcción física distintiva y su composición de materiales. El término técnico "coaxial" se deriva del hecho estructural de que todas las capas concéntricas internas comparten un único eje geométrico común. Esta alineación concéntrica precisa es totalmente intencional y está diseñada meticulosamente para controlar los campos electromagnéticos circundantes y suprimir por completo las perturbaciones externas. Un cable coaxial estándar consta de cuatro capas concéntricas primarias, cada una diseñada para realizar una función mecánica o eléctrica específica dentro del conjunto general de la línea de transmisión.
En el centro se encuentra el conductor central, comúnmente conocido como conductor central. Este elemento crítico generalmente se fabrica con cobre sólido de alta-pureza, acero revestido de cobre-para mayor resistencia a la tracción o cobre plateado-, y su función principal es transportar la señal eléctrica de RF principal. Alrededor de este conductor interno se encuentra el aislante dieléctrico, una capa no-conductora generalmente construida a partir de polietileno sólido o espumado, o politetrafluoroetileno (PTFE). El aislante dieléctrico mantiene un espacio físico preciso e inquebrantable entre el núcleo central y las capas exteriores, lo cual es crucial para determinar la impedancia eléctrica y la velocidad de propagación de la señal del cable.
El aislante dieléctrico está recubierto por un escudo metálico, que sirve como una barrera absolutamente vital contra el ruido ambiental y las fugas de señal. Este escudo generalmente se construye a partir de una combinación de papel de aluminio y una malla densamente tejida de hilos de cobre estañados o desnudos. El blindaje actúa como conductor secundario, completando el circuito eléctrico mientras atrapa la onda electromagnética dentro del cable y bloquea la interferencia electromagnética externa (EMI) y la interferencia de radiofrecuencia (RFI). Finalmente, todo el conjunto está alojado dentro de una funda protectora exterior hecha de polímeros duraderos como PVC, polietileno o poliuretano. Esta piel exterior protege las capas internas de la abrasión física, la entrada de humedad, la radiación solar ultravioleta y la exposición química extrema en ambientes exteriores hostiles.
2. La física de la transmisión de señales de RF
La transmisión de radiofrecuencia implica corrientes alternas de alta-frecuencia que oscilan rápidamente, creando campos electromagnéticos que pueden irradiarse fácilmente o captar ruidos perdidos si no se gestionan con la ingeniería adecuada. Los cables abiertos estándar o los pares de conductores paralelos no son adecuados para transmisiones de alta-frecuencia porque actúan como antenas no deseadas, filtrando la valiosa energía de la señal y sufriendo una gran degradación debido a la interferencia ambiental. El cable coaxial resuelve brillantemente este problema mediante la aplicación física de un confinamiento electromagnético completo.
Cuando una señal de RF ingresa al conductor central de un cable coaxial, genera un campo electromagnético que viaja a lo largo del cable. Debido a que el blindaje metálico exterior rodea completamente al conductor central a una distancia uniforme, los campos eléctricos y magnéticos asociados con la señal están restringidos completamente al espacio dentro del aislante dieléctrico situado entre el núcleo interior y el blindaje exterior. Además, cualquier ruido electromagnético externo procedente de líneas eléctricas, transmisores de radio o maquinaria industrial golpea el blindaje trenzado exterior y se conecta a tierra de forma segura o se refleja, evitando que penetre en el núcleo y corrompa el flujo de datos.
Otro concepto crítico en la transmisión de RF a través de un cable coaxial es la impedancia característica, medida en ohmios (Ohm). La impedancia representa la oposición total que presenta una línea de transmisión a la corriente alterna. Mantener una impedancia constante y controlada-normalmente estandarizada a 50 ohmios o 75 ohmios en toda la longitud del cable y su hardware conectado-es vital para el rendimiento del sistema. Si se produce un desajuste de impedancia, una parte de la energía de RF que viaja se reflejará hacia la fuente en lugar de alcanzar la carga de destino. Este reflejo crea ondas estacionarias, degrada la calidad de la señal, reduce la eficiencia energética y, en entornos de radio de alta-potencia, puede generar un exceso de calor que daña permanentemente el sensible hardware del transmisor.
3. Clasificaciones, estándares de impedancia y variantes de cables
Los cables coaxiales no son un producto único-talla-para-todos; están diseñados en distintas clases según la frecuencia operativa, el tamaño físico, la capacidad de manejo de energía-y las clasificaciones de impedancia. Para un técnico, diseñador de sistemas o ingeniero de RF, seleccionar la variante de cable correcta es esencial para garantizar un rendimiento óptimo del sistema y evitar reflejos catastróficos de la señal.
Los dos estándares de impedancia principales que dominan la industria global son 50 ohmios y 75 ohmios:
Cables coaxiales de 50 ohmios:Están diseñados principalmente para transmisión de datos, comunicaciones inalámbricas,-sistemas de radio bidireccionales, equipos GPS y amplificadores de señal comerciales. Una clasificación de impedancia de 50 ohmios proporciona el equilibrio ideal entre una baja atenuación de la señal y una alta capacidad de manejo de potencia-, lo que lo convierte en el estándar universal para antenas y transmisores de radiofrecuencia. Los ejemplos populares incluyen el RG-58 tradicional, así como variantes modernas de baja pérdida como la serie LMR (como LMR-240 y LMR-400).
Cables coaxiales de 75 ohmios:Están optimizados para distribución de vídeo, televisión por cable (CATV), transmisiones de televisión por satélite y distribución de Internet de banda ancha. Debido a que las señales de video y transmisión priorizan una pérdida mínima de señal en lugar de largas tiradas pasivas en lugar de un manejo de alta-potencia, la geometría de 75 ohmios (ejemplificada por los cables RG-6 y RG-59) evita la degradación de la imagen y mantiene la integridad limpia del canal en las redes de distribución residenciales y comerciales.
Además de las diferencias de impedancia, los cables coaxiales varían mucho según el calibre físico. Los cables más gruesos cuentan con conductores de núcleo más grandes y aisladores dieléctricos más gruesos, lo que reduce drásticamente la atenuación de la señal (pérdida de señal a lo largo de la distancia) para tramos de cable largos, aunque sacrifican la flexibilidad física. Por el contrario, los cables más delgados son muy flexibles y fáciles de pasar a través de espacios reducidos o interiores de vehículos, pero sufren tasas de atenuación más altas en tramos extendidos.
4. Ventajas y limitaciones operativas
Si bien la tecnología del cable coaxial ha madurado durante casi un siglo de desarrollo continuo, continúa manteniendo una posición dominante en muchos sectores de las comunicaciones debido a una combinación única de beneficios estructurales y operativos. Sin embargo, los diseñadores de sistemas también deben tener en cuenta sus limitaciones físicas inherentes al planificar implementaciones a gran-escala.
Las principales ventajas de utilizar un cable coaxial incluyen:
Blindaje electromagnético superior:El diseño concéntrico cerrado proporciona una protección excepcional contra interferencias electromagnéticas y de radiofrecuencia externas, lo que garantiza una transmisión de datos limpia incluso en entornos industriales ruidosos.
Soporte de frecuencia y ancho de banda alto:Las configuraciones coaxiales modernas pueden transportar de manera eficiente señales de alta-frecuencia que abarcan hasta el rango de los gigahercios, manejando cómodamente videos multi-canales y datos de alta-velocidad.
Durabilidad y Robustez Mecánica:Protegidos por resistentes cubiertas exteriores poliméricas y resistentes trenzas metálicas, los cables coaxiales resisten notablemente bien la intemperie, el entierro directo y el estrés físico.
Costo-Efectividad:En comparación con guías de ondas especializadas o largos tramos de infraestructura de fibra óptica activa, el cableado coaxial proporciona una solución asequible y altamente confiable para la distribución local de video y RF.
A pesar de estas ventajas, los cables coaxiales presentan limitaciones notables:
Atenuación de la señal a lo largo de la distancia:A medida que las señales de alta-frecuencia viajan a través del conductor central y el medio dieléctrico, experimentan una pérdida progresiva de energía. La pérdida de señal aumenta exponencialmente con frecuencias más altas y tramos de cable más largos, lo que a menudo requiere amplificadores o repetidores de señal.
Volumen físico y rigidez:Los cables coaxiales de alto-rendimiento pueden ser gruesos, rígidos y pesados, lo que dificulta el enrutamiento complejo a través de conductos estrechos de edificios o gabinetes de equipos estrechos.
Vulnerabilidad al daño por humedad:Si la cubierta protectora exterior sufre un desgarro o una perforación, la humedad puede filtrarse en el blindaje trenzado a través de la acción capilar, lo que provoca corrosión interna, cambios de impedancia y, eventualmente, fallas en el cable.
5. Aplicaciones modernas y mejores prácticas de mantenimiento
Hoy en día, las aplicaciones de la arquitectura de cables coaxiales abarcan una enorme variedad de sectores tecnológicos. En telecomunicaciones, siguen siendo el medio principal para la entrega de banda ancha de última-milla, conectando nodos de distribución vecinales directamente a módems de cable residenciales. En la industria de la radiodifusión, líneas coaxiales robustas conectan los controles maestros de los estudios de televisión con torres de transmisión de alta-potencia. Además, las agencias de seguridad pública, los operadores marítimos y los sistemas de comunicaciones de aviación dependen completamente de enlaces coaxiales resistentes para conectar transceptores a antenas de estaciones base o montadas en vehículos-.

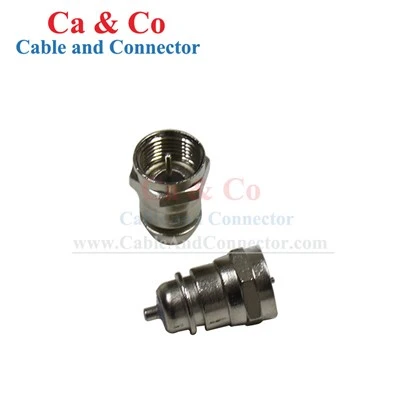

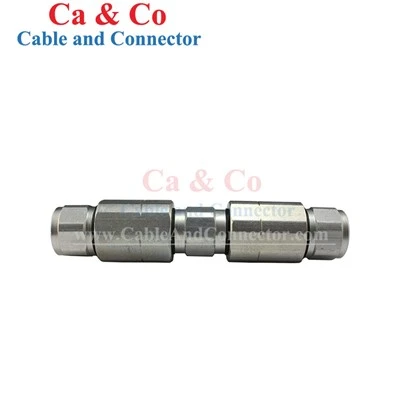

Para garantizar que una red de cable coaxial funcione con la máxima eficiencia, es fundamental contar con protocolos adecuados de instalación y mantenimiento. Los técnicos deben cumplir estrictamente con el radio de curvatura mínimo especificado por el fabricante durante la instalación; Pellizcar o doblar bruscamente un cable deforma el aislante dieléctrico interno, alterando la impedancia característica y provocando reflejos de señal no deseados. Además, es obligatorio seleccionar los conectores correspondientes-como conectores roscados tipo F-para sistemas de televisión o conectores SMA y BNC atornillados-para instrumentos de prueba de RF y equipos de radio-para preservar la continuidad del blindaje. Por último, utilizar equipos de prueba profesionales como un medidor de relación de onda estacionaria (SWR) o un reflectómetro de dominio de tiempo (TDR) después de la instalación garantiza que toda la línea de transmisión coincida correctamente, lo que pone fin a posibles fallas de rendimiento antes de que comprometan la red.
Conclusión
El cable coaxial representa un triunfo de la ingeniería eléctrica, ya que cierra la brecha entre la generación de datos electrónicos sin procesar y la propagación inalámbrica. Al dominar el delicado equilibrio entre la geometría concéntrica, la separación dieléctrica y el blindaje metálico, esta tecnología lleva décadas proporcionando una transmisión de señales de radiofrecuencia confiable y de baja-pérdida en una increíble variedad de industrias.
Comprender los principios fundamentales del cable coaxial-que van desde su anatomía interna en capas y la física de la adaptación de impedancia hasta las diferencias prácticas entre las variantes de 50 ohmios y 75 ohmios-permite a los ingenieros, técnicos y entusiastas de la tecnología diseñar sistemas de comunicación sólidos. A medida que las frecuencias de comunicación aumentan y las demandas de datos continúan evolucionando, la cuidadosa selección, instalación y mantenimiento de infraestructura coaxial de alta-calidad garantizará que nuestras redes globales permanezcan claras, estables y profundamente conectadas en los años venideros.
