Cable de alimentación Mc de cobre

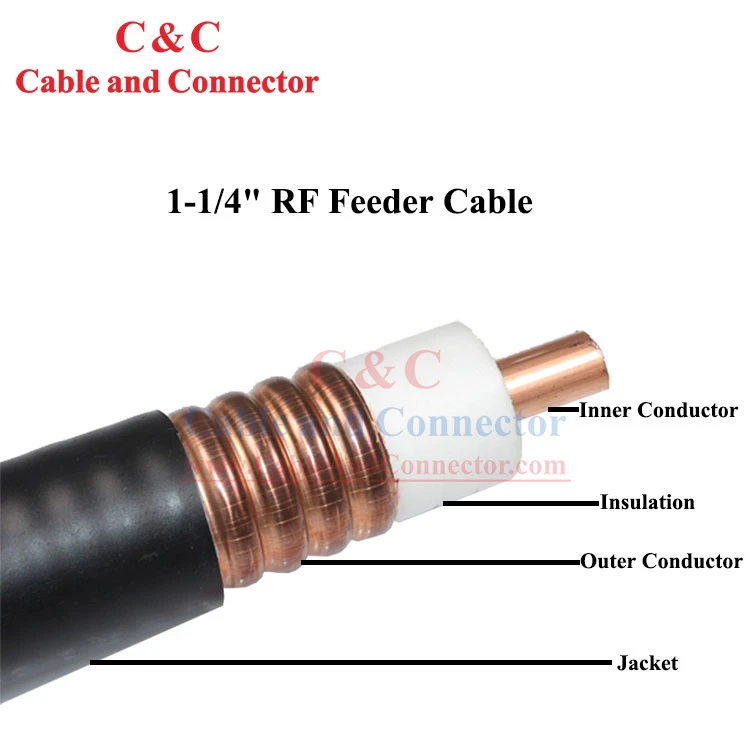

El cable alimentador MC de cobre está diseñado para transmitir señales de radiofrecuencia entre antenas, transmisores, receptores y equipos de distribución de RF. Su construcción coaxial combina un conductor interno de tubo de cobre, dieléctrico de PE espumado, un conductor externo de cobre corrugado anular y una cubierta de PE LLDPE o retardante de fuego-para proporcionar impedancia controlada, transmisión de RF estable y protección mecánica.

Impedancia estable de 50Ω
La estructura coaxial mantiene una ruta de transmisión controlada de 50 Ω, mientras que el dieléctrico de PE espumado mantiene el espaciado entre conductores constante para una impedancia estable.

Atenuación de señal baja
Los conductores de cobre y el dieléctrico de PE espumado están diseñados para minimizar la pérdida de transmisión de RF en el rango de frecuencia especificado, lo que ayuda a mantener la intensidad de la señal a lo largo de la longitud del alimentador.

VSWR bajo
La construcción coaxial uniforme reduce la reflexión de la señal y admite una transferencia eficiente de potencia de RF entre los equipos conectados.

Conductor interno de tubo de cobre
El tubo de cobre proporciona una ruta de transmisión de RF conductora con dimensiones controladas para un rendimiento eléctrico constante.

Dieléctrico de PE espumado
La capa de PE espumado mantiene la separación entre los conductores y al mismo tiempo contribuye a las características de impedancia y transmisión del cable.

Conductor exterior de cobre corrugado anular
El tubo de cobre corrugado proporciona un blindaje continuo y al mismo tiempo permite que el cable se doble durante la instalación sin comprometer la estructura coaxial.

LLDPE o chaqueta de PE-ignífuga
La cubierta exterior protege el cable de la manipulación y la exposición de la instalación. Se proporciona LLDPE para la construcción estándar, mientras que el PE-retardante de fuego está disponible cuando se aplican requisitos adicionales-de desempeño contra incendios.

Construcción corrugada flexible
El conductor exterior anular corrugado permite una flexión controlada durante el enrutamiento, lo que hace que el cable sea más fácil de manejar alrededor de equipos y puntos de instalación.

Protección mecánica
El conductor exterior de cobre y la cubierta de PE brindan protección a la estructura de transmisión interna durante el tendido, manejo e instalación del cable.

Temperatura-Construcción adaptada a la temperatura
El cable está diseñado con rangos definidos de temperatura de almacenamiento, instalación y funcionamiento para admitir el uso en diferentes condiciones ambientales.

Inspección de conductores de cobre
Los materiales de los tubos de cobre se inspeccionan para determinar su consistencia dimensional, condición de la superficie y calidad del material antes de ingresar a la producción de cables. Las dimensiones del conductor se controlan para mantener la estructura coaxial diseñada.

Control de extrusión dieléctrica
El dieléctrico de PE espumado se produce alrededor del conductor interno con dimensiones y uniformidad controladas. La capa dieléctrica se inspecciona para garantizar una separación consistente entre los conductores internos y externos.

Formación de conductores corrugados
El conductor exterior de cobre tiene la forma de una estructura corrugada anular alrededor del dieléctrico. La inspección de producción se centra en el diámetro formado, la condición de la corrugación y la integridad de la superficie.

Extrusión de chaqueta
La cubierta LLDPE o PE -ignífuga se extruye sobre la estructura coaxial completa. Durante la producción se comprueban las dimensiones de la cubierta, el estado de la superficie y la identificación del cable.

Prueba de cable terminada
El cable terminado se inspecciona para determinar las características eléctricas, dimensionales y mecánicas clave antes del envío. La inspección relacionada con RF-puede incluir pruebas de impedancia, atenuación y VSWR, junto con comprobaciones de resistencia del conductor y dimensiones del cable terminado.

Inspección final
Antes del embalaje, se comprueba el aspecto del cable terminado, el marcado, las dimensiones, la longitud del embalaje y la identificación del producto para garantizar que el cable suministrado se corresponda con los requisitos de producción y pedido.

La identificación clara del producto ayuda a los contratistas, distribuidores y equipos de proyectos a gestionar el cable durante el almacenamiento y la instalación. Las marcas de cables y tambores se pueden utilizar para identificar el tipo de cable, las especificaciones del producto, la información de producción y los detalles de envío.

Para pedidos de proyectos, la identificación del producto y la información de embalaje se pueden coordinar con los requisitos de compra e inventario del cliente, cuando corresponda.

El producto cumple con los requisitos RoHS aplicables para sustancias restringidas. La información de cumplimiento de RoHS se puede proporcionar como parte de la documentación técnica requerida para la calificación del cliente, la aprobación del proyecto y los registros de adquisiciones.

Longitud de embalaje estándar -500 m de cable por tambor de madera para transporte a granel e instalación de proyectos.

Protección de cables -El cable está enrollado de forma segura en el tambor para reducir la deformación y los daños durante el transporte.

Implementación sencilla -El embalaje del tambor permite controlar el desenrollado del cable durante la instalación y ayuda a reducir la manipulación innecesaria del cable.

Identificación del tambor -Las especificaciones del producto y la información de envío se pueden marcar en el tambor para la recepción y la gestión del inventario.

Embalaje del proyecto -Se pueden discutir longitudes de cable personalizadas o requisitos de embalaje para pedidos al por mayor y por proyecto.
